Intusoft社は1985年設立以来、一貫して最先端のアナログ・デジタル混在回路の設計ツールを提供してまいりました。62カ国20,000ライセンス出荷の実績を持ち、Fortune500に含まれる電気、電子の大手企業の75%に採用されております。
また、Windows上で動作するAHDLシミュレータ、OLE2 SPICE3シミュレータ、SPICEモデル(デュアルゲートMOSFET、IGBT、SCフィルタ、ニューラルネットワーク、デジタルゲート、サーマルモデル、レーザ、バキュームチューブ、RFビーズ、IBIS等)のIntusoft社が業界で初めて製品化、サポートした技術は数多くの市場要求に応えてきました。アナログ・デジタル混在回路設計用SPICEシミュレータ・ICAP/4中心とした製品群は洗練されており、全てのレベルの設計者に満足いただけます。
|
高性能ミックスドシグナル設計ツール
|

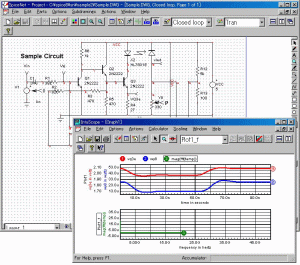

■高性能SPICEシミュレータ ICAP/4
|
ICAP/4は、SPICE に基づいた回路設計・解析ツールです。
ICAP/4 は、回路入力エディタ、豊富なアナログ・シュミレータ、豊富なアナログ・デバイス・ライブラリ、強力なデータ解析ツールを、回路設計環境に統合しています。
- 操作が容易であるため、短期間で習得が可能
- シミュレーションエンジンは抜群の収束性
- 競合他社に比べ低価格
- アナログ・ディジタル混在回路入力エディタ
- 最大オプションで21,000個以上のSPICEモデル・ライブラリ、電源、RF用オプションも有
- リアルタイム波形機能
|
その他、パワーエレクトロニクス設計者向けのICAP/4 Windows Power Deluxe, RF設計者向けのICAP/4 Windows RF DeluxeといったOption製品もあり、上記に加えて以下のような特徴があります。
|
■パワーエレクトロニクス向けSPICE ICAP/4 Power Deluxe
|
- PWM IC、非線形マグネティックコア、トランス、パワーMOSFET、モータコントローラ、レギュレータ等のパワーライブラリを装備
- PWM ICはプロパゲーションディレイ、スイッチングスピード、ドライブ能力、最大デューティサイクル、電流制限等を網羅した本格的モデル
- ライブラリ総数は22,000個以上
- 100個以上のパワー用テンプレートファイル
- 最大オプションで22,000個以上のSPICEモデル・ライブラリ、電源、RF用オプションも有
- SPICEモデル作成ツールSPICEMODも使用可能
|
■RF向けSPICEシミュレータ ICAP/4 RF Deluxe
|
- 200MHz以上のシミュレーション用にRFライブラリを装備
- ライブラリ総数は22,000個以上
- RFテンプレートファイルを装備
- スミスチャート表示が可能
- SPICEモデル作成ツールSPICEMODも使用可能
|
■トランス・インダクタ設計解析ツール Magnetics Designer |
データシートPDF 275KB |
MagneticsDesignerはトランスやインダクタを素早く、容易に設計するソフトウェアです。
- AC/DC抵抗、周波数依存損失、リーケージインダクタンス、巻線容量を含むSPICEモデル生成
- ユーザ独自のコアやワイヤの追加が可能
- 周波数範囲が10Hzから5MHzまでのトランスやインダクタを設計、解析、SPICEモデル作成
- 7,000種のコア、多種類のマテリアルとワイヤ
- 最少のコアサイズと指定温度上昇範囲内で、パワー損失が最少になる最適なコア、巻き数、ワイヤサイズを決定
※電源トランス・シミュレーション関連書籍のご案内です。こちらをクリックして下さい。
|

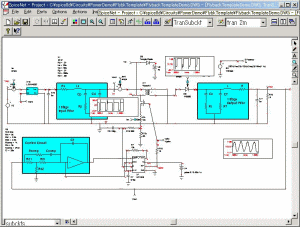

■電源回路設計ツール Power Supply Designer |
データシートPDF 615KB |
PowerSupplyDesignerは、Magnetics Designer、ICAP/4、電源用モデル等を統合し、あらゆる電源回路設計・
解析が行えるバンドル製品です。
- PWM、非線形マグネティックコア、トランス、パワーMOSFET、モータコントローラ、レギュレータ等の豊富な電源用ライブラリを装備
- PWMに必要なプロパゲーションディレイ、スイッチングスピード、ドライブ能力、最大デューティサイクル、電流制限等を網羅した本格的モデルライブラリ
- Magnetics Designerで作成したトランス、コイルのSPICEモデルをインポートし設計、シミュレーション可能
|
■ミックスドシグナルテスト設計ツール Test Designer
|
データシートPDF 117KB |
Test Designerはデジアナ混在信号や回路の故障解析、テストプログラムの開発を行うためのツールです。解析後、故障の木を自動的に作成可能であるので、試作前に致命的な欠陥を調査したり、開発期間の短縮が可能です。
- 多種多様なテスト機器向けに故障辞書とテスト手順情報を作成
- 各回路でのDC電圧、RMS、P-P、最大値、立上がり時間、周波数等のノードの測定値をユーザ定義のスティミュラスに自動的に記録
- モンテカルロ法を使用して各テスト結果の予測値を計算し、妥当なPASS/FAIL基準作成のサポート
- 各テストのために完全な許容範囲、プローブ個所等のテスト説明書を作成、最終結果はテスタで使用されるATE
pseudo-codeを生成
|
■SPICEモデル作成ツール SpiceMod-S
|
データシートPDF 108KB |
SpiceModはパーツデータシートから与えられた特性等を基に、その素子のSpiceモデルを容易に作成するツールです。
- データシートを使用して容易にダイオード、バイポーラトランジスタ、MOSFET等のSPICEモデルを生成可能
- SCR、Triac、Sidac、DiacのSPICEモデルも生成可能
- デバイス測定回路へのリンクが容易
|
■IBIS to SPICEモデル変換ツール IBIS2SPICE-S
|
データシートPDF 70KB |
IBIS2SPICE-SはIBISファイルからSPICEモデルに変換するツールです。
- 使用方法が容易
- IBIS(Version3.2まで)をサポート
- Input、Output、I/O、3-state、Open-Source、Open-Drain、その他I/Oストラクチャ等14のIBISタイプ
|
■デジタル電源設計ツール DSP Designer
|
データシートPDF 1.5MB |
DSP Designerは回路シミュレータからDSPのソース、アセンブラコードを自動生成し、デジタル制御処理のリアルタイム検証を実行します。Intusoft社製SMPS評価ボードをターゲットDSP用ボードに接続し、SPICEライクな検証をすぐに行うことができ、開発の容易化を実現します。
- DSP開発ボードとSPICEシミュレータICAP/4をインタフェースし、
DSP設計のデジタル制御及び他のデザインをシミュレーション
- Intusoft社バック/ブースト型SMPS評価ボードをベンダのDSPスタータ・キットと接続可能
MicroChip 28P DIP dsPIC30F/PIC24F/dsPIC33を使用した16-bit/28-pinスタータ・キット、
TI Piccolo Control Stick TMS32028027と接続
- 評価ボードを使用してAC/DC/TRAN解析のリアルタイム検証が可能
- ICAP/4にDSP解析用のライブラリを装備
- C/アセンブリ・コードを自動生成
- テクトロニクス製オシロスコープTDS 1012 /TPS 2014とのインタフェース
|
|
|
|
Intusoft社の社員やユーザが本製品を使用して記載したアプリケーションノートや技術資料、ニュースレター、リリースノート |
|
|
